Arkusze Blach – Rozwinięcie Blach CAD v16

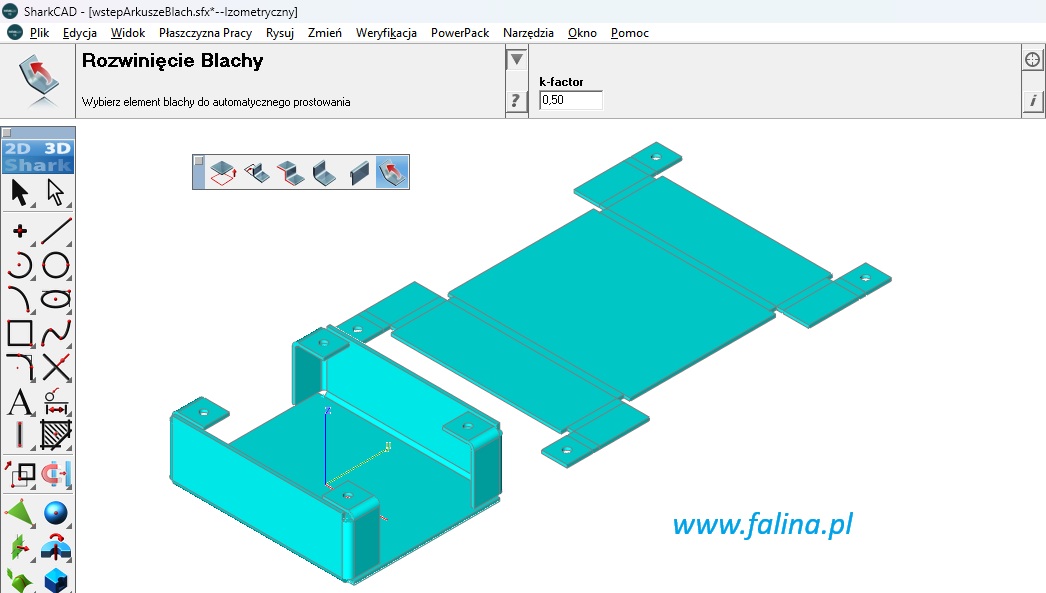

Arkusze blach, w najnowszej wersji programu SharkCAD v16 PL został dołączony w standardzie zestaw poleceń do modelowania 3D i automatycznego rozwinięcia blach na płasko. Poniżej przedstawiamy ilustrację z przykładowym automatycznym rozwinięciem arkusza blachy. W dalszej części wpisu opiszemy poszególne polecenia oraz dodamy samouczek wpostaci nagrania.

Arkusze Blach – Jakie jest zastosowanie

Większość urządzeń, z których korzystamy na co dzień, posiada zewnętrzną obudowę wykonaną z blachy.

• Sprzęt AGD: Obudowy lodówek, bębny pralek, wnętrza piekarników czy panele zmywarek.
• Obudowy elektroniczne: Szafy sterownicze, obudowy komputerów (PC), serwerów oraz rozdzielnice elektryczne.
• Wentylacja i Klimatyzacja (HVAC): Kanały wentylacyjne, czerpnie i wyrzutnie powietrza są niemal w całości produkowane z ocynkowanych arkuszy blach.
• Karoserie: Drzwi, maski, dachy i błotniki samochodowe powstają w procesie tłoczenia blach stalowych lub aluminiowych.
• Lotnictwo: Poszycia skrzydeł i kadłubów samolotów wykonuje się ze specjalnych stopów aluminium lub tytanu.
• Kolejnictwo: Ściany i dachy wagonów oraz elementy konstrukcyjne lokomotyw.
• Gastronomia: Blaty kuchenne, okapy, zlewy oraz zbiorniki na żywność.
• Medycyna: Obudowy aparatury medycznej, stoły operacyjne i sterylne pojemniki.

Jaki program CAD do Arkusza Blach z ang Sheet Metal

Do projekotwania rozwinięć z zaprojektowanych modeli 3D polecamy wersję SharkCAD lub SharkCAD Pro. Oba moduły posiadają od wersji 16 paletę narzędzi do arkuszy blach w standardzie. Osoby posiadające licencję ViaCAD mogą podnieść się z różnicą cen do Rekina. Interfejs oraz zasady pracy są identyczne. Po utworzeniu modelu 3D program automatycznie utworzy rozwinięcie blachy

Podstawy Arkusza Blach w programie CAD – dostępne polecenia

W SharkCAD dostępny jest zestaw poleceń (zdjęcie powyżej) uruchamiany z menu górnego Narzędzia – Sheet Metals:

• Blacha
• Zagięcie
• Kołnierz z konturu
• Kołnierz pełny i częściowy
• Zawinięcie
• Rozwinięcie blachy

Blacha – utworzenie podstawy w CAD

W programie CAD SharkCAD pierwszym etapem jest utworzenie bazy, z profilu zamkniętego. Baza ta posłuży do dalszego gięcia modelu. W prametrach polecenia określamy grubość blachy.

Zagięcie w SharkCAD

Zagięcie jest często pierwszym poleceniem, z którego korzystamy po utworzeniu podstawy blaszanej. W oknie paramatrów podajemy kąt i promień. Następnie wskazujemy bazę oraz prostą z dwóch punktów – jest to miejsce zagięca. Przyciskiem [ctrl] możemy odwrócić stronę zagięcia.

Kołnierz z konturu

Użytkownik może naszkicować własny profil. Na jego podstawie program utworzy element blaszany.

Kołnierz pełny lub częściowy

Kołnierz pełny lub częściowy służy do wykonania zagięcia bezpośrednio z krawędzi modelu blaszanego. Ważne jest, że przy kołnierzu częściowym można wskazać dodatkowo początek i koniec zagięcia z zaznaczonej krawędzi. Jest to bardzo przydatna opcja, która myślę, że przez wiele osób będzie stosowana.

Zawinięcie

Zawinięcie to praktyczne polecenie do szybkiego zawinięcia prostego lub zaokrąglonego blachy. Podajemy długość oraz przerwę, a następnie wskazujemy krawędź modelu z obszaru graficznego programu CAD SharkCAD v16 PL.

Rozwinięcie blachy

Po zakończeniu pracy wybieramy polecenie rozwinięcia blachy z grupy Arkusze Blach. Jest to ostatnie na pasku narzędzi. Program automatycznie utworzy rozwinięcie płaskie modelu. Możemy go zaznaczyć przesunąć w dowolne miejsce czy przeniść na inną warstwę.

Samouczek & Tutorial z Arkuszy Blach – Podstawy

Poniżej przedstawiamy film obrazujący użycie podstawowych, wybranych poleceń z arkuszy blach: baza powierzchniowa, zagięcie, kołnierz oraz rozwinięcie blach. Zapraszamy do obejrzenia materiału.

SharkCAD z Arkuszem Blach – wersja testowa

Osoby zainteresowane przetestowaniem programu z rozwinięciem arkuszy blaszanych prosimy o wiadomość e-mail lub kontakt z naszego formularza zapytań. Wersję testowe są bezpłatne i aktywne przez 14 dni. W tym czasie udzielamy wsparcia technicznego i pomogamy dobrać właściwe rozwiązania CAD. Jeśli szukasz modułu posiadajacego Arkusze Blach to SharkCAD może być tym czego szukasz.

Rozwinięcie Blach & Sheet Metals – cena

Rozwinięcie blach jest w standardzie w wersji programu SharkCAD oraz SharkCAD Pro. W tym modułach jest zaimplementowny pasek Arkusze Blach od wersji 16 przeznaocznej na rok 2026. W sprzedaży są dostępne licencje wieczyste lub roczne. Aktualny cennik programu znajnduje się na stornie Cennik SharkCAD. Osoby posiadające licencje starsze SharkCAD lub ViaCAD prosimy o kontakt, a przygotujemy indywidulaną ofertę aktualizacji.
