Zaznaczanie wielu ścian w CAD na płaszczyznie

Zaznaczanie wielu ścian w CAD na płaszczyźnie zostało dodane jako nowa funkcjonalność w ViaCAD&SharkCAD v15. Sposób działania, wyboru, zastosowania oraz samouczka w postaci filmu przedstawimy w poniższej części bloga CAD poświęconej wersji 15 CADa

Zaznaczanie wielu ścian w CAD nr1 – sposób wyboru

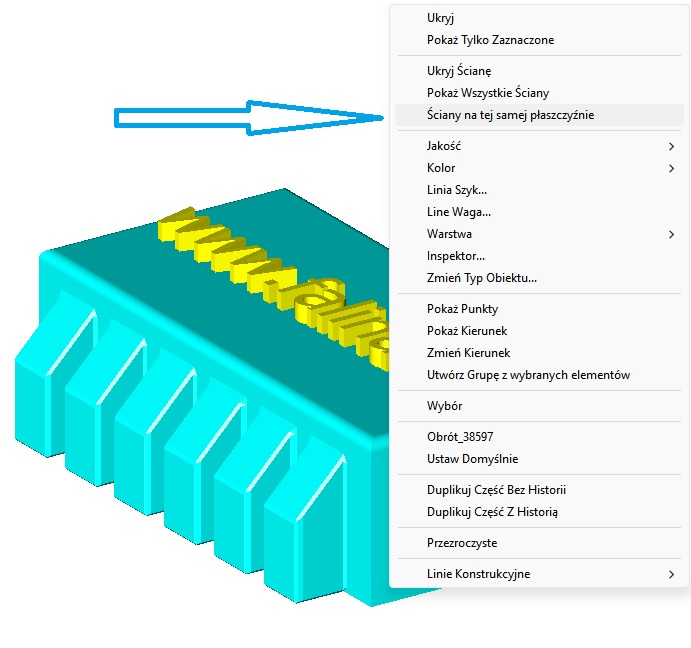

Polecenie zaznaczenia wielu ścian, które znajdują się na tej samej płaszczyźnie możemy aktywować z menu prawego przycisku myszy. Jest tutaj tylko jeden haczyk. Należy kursorem najechać na model 3D. W przypadku kliknięcia prawym przyciskiem myszy na obszar graficzny programu nie wywołamy tego polecenia, rozwinię się inne menu kontekstowe.

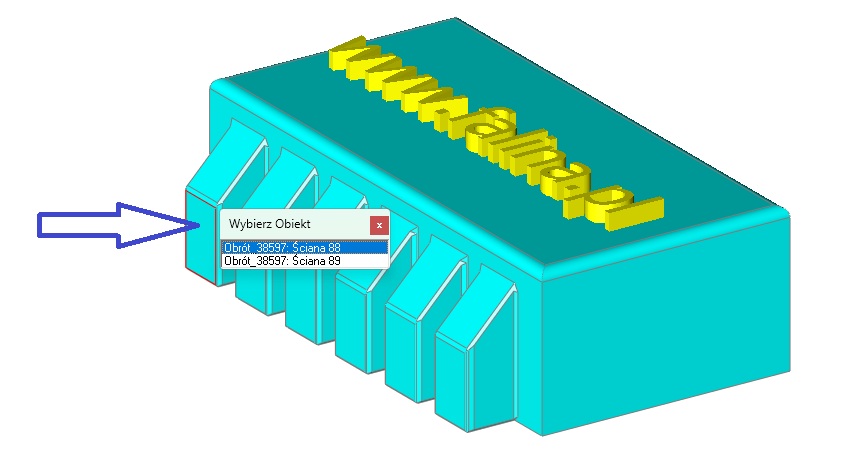

Dalszym krokiem jest zaznaczanie jednej ściany z modelu 3D. Klikając lewym przyciskiem myszy wybieramy porządany element.

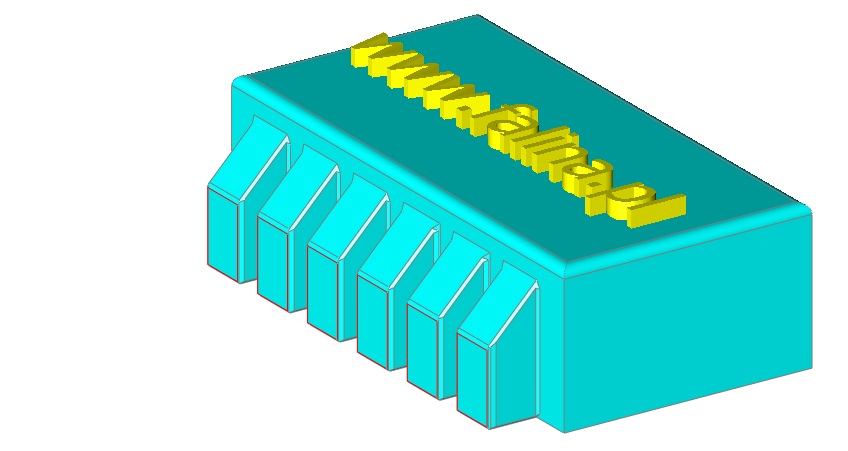

Efektem końcowym jest podświetlenie wielu ścian znajdujących się na tej samej płaszczyźnie.

Ściany z tej samej płaszczyzny – zastosowanie

Jesteśmy przekonani, że polecenie okaże się szczególnie przydatne w przypadku szybkiego prototypowania polegającego na swobodnym przeciąganiu modeli bryłowych. Na przykład po zaznaczeniu jednej ze ściań prostopadłościanu uaktywnii sie w programie „Gripper” (układ współrzędnych). Możemy nim przesuwać i nadawać nowy wymiar skracając nasz model lub go rozciągając.

W przypadku zaznaczania wielu ścian ważne jest, że na ten moment można to osiągnąć jeśli model jest traktowany jako całość. W przypadku powyższej ilustracji skorzystaliśmy najpierw z operacjii połączenia modeli w całość – Dodaj bryły (boolean add).

Samouczek zaznaczania jednocześnie wielu ścian

Jak zawsze staramy się przedstawić użycie nowych poleceń poprzez krótki samouczek filmowy. Zapraszamy do zapoznania się z nim na naszym blogu. Jest on również dodany do naszej playlisty kanale youtube oraz Facebooku.

Nowości dla wersji v15 ViaCAD i SharkCAD

Pozostałe nowości dotyczące wersji 15 są opisane w naszym blogu: wersja v15 CAD.

Wersja testowa & Zakup programu CAD

Mamy nadzieję, że polcenie spodoba się naszym obecnym i przyszłym użytkownikom. Osoby zainteresowane uaktualnieniem programu do najnowszej wersji prosimy o kontakt poprzez formularz z naszej strony internetowej lub wiadomość e-mail lub kontakt telefoniczny. Naturalnie jak zawsze udostępniamy wersje testowe programu dla osób które chciałyby przed zakupem chwilę z programem popracować.

Zachęcamy do zapoznania się z pozostałymi materiałami naszego bloga jak również poczytania o możliwościach taniej serii programów CAD. Aktualny cennik można odnależć tutaj: „Ile kosztuje profesjonalny program CAD„.
